CNC 機牀的編程語言 " G-Code "
G-code 是 CNC 機牀的編程語言。是G開頭的幾何代碼。使用這種語言可以告訴機器移動位置、移動速度以及要遵循的路徑。

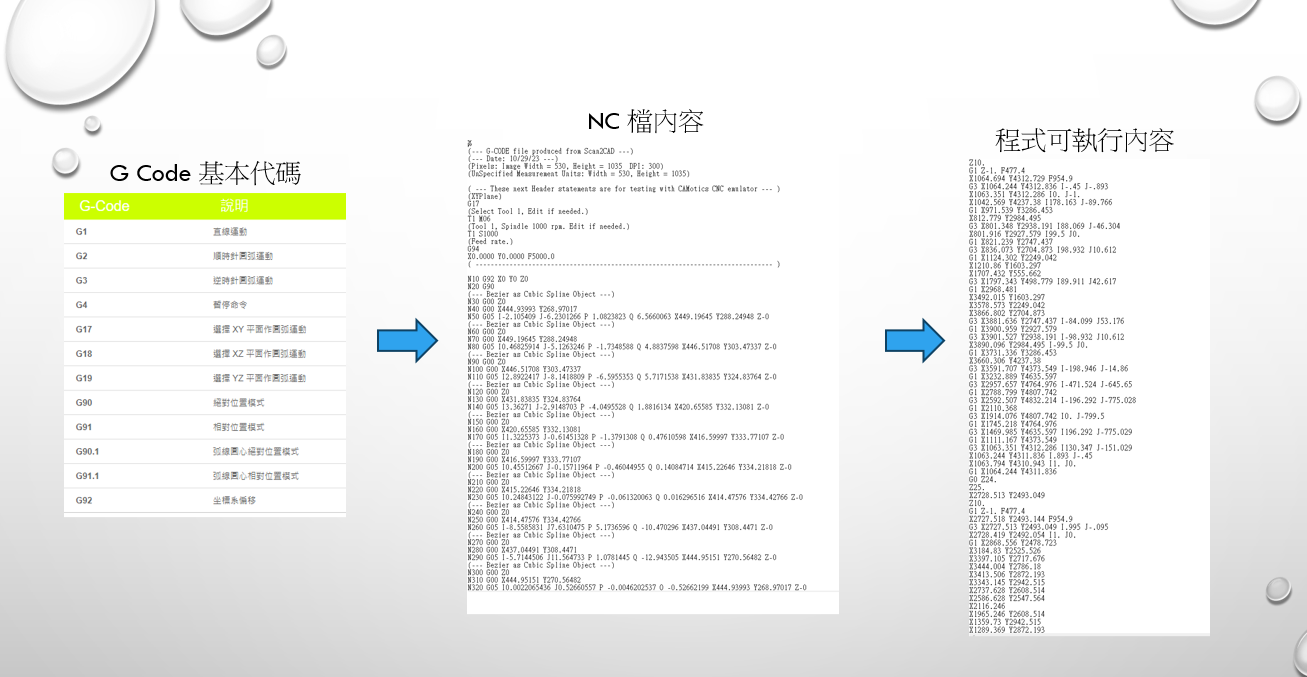

dxf 轉檔為 NC 檔 ，分析 NC 檔，整理 G Code 有關資料，將其他訊息剃除，依序排列送至程式 Function 執行。
伺服馬達參數設定
Position Control Reference Form Selection Switch
Pn200 ⇒ 2001H

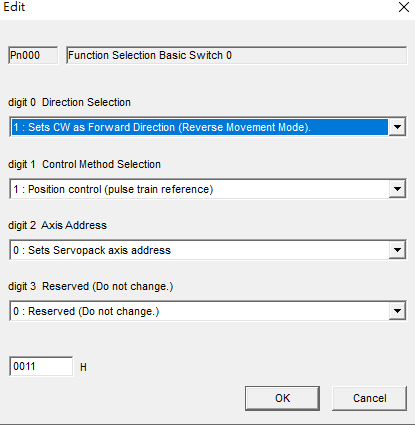

Basic Function Select Switch 0
Pn000 ⇒ 0010H

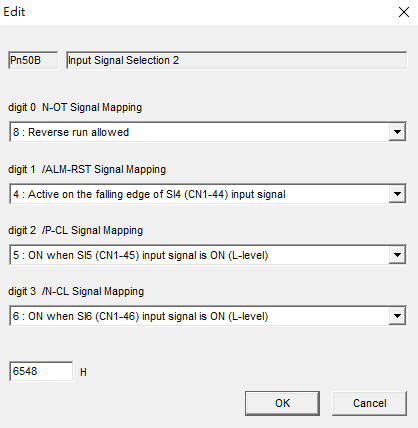

Input Signal Selection 2
Pn50B ⇒ 6548H
運動控制卡設定

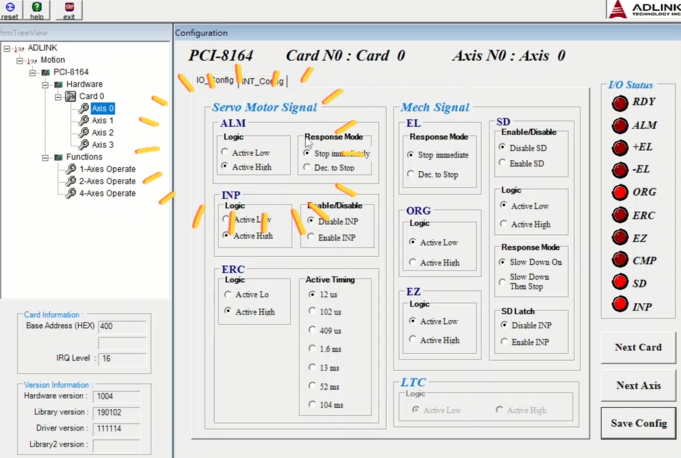

訊號邏輯 : ALM Active High

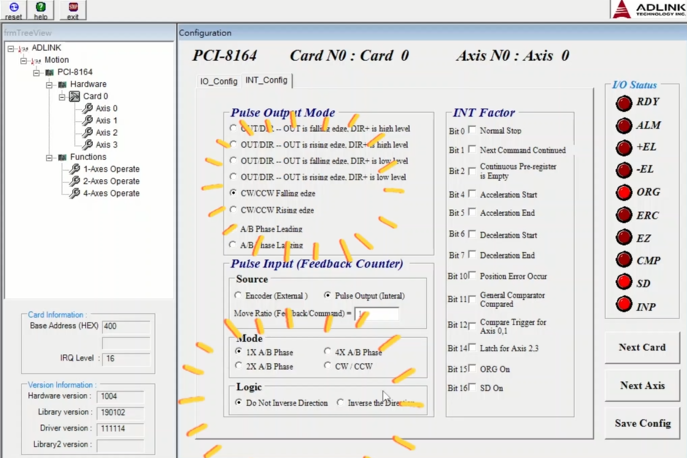

輸出脈波型式 : CW/CCW falling edge

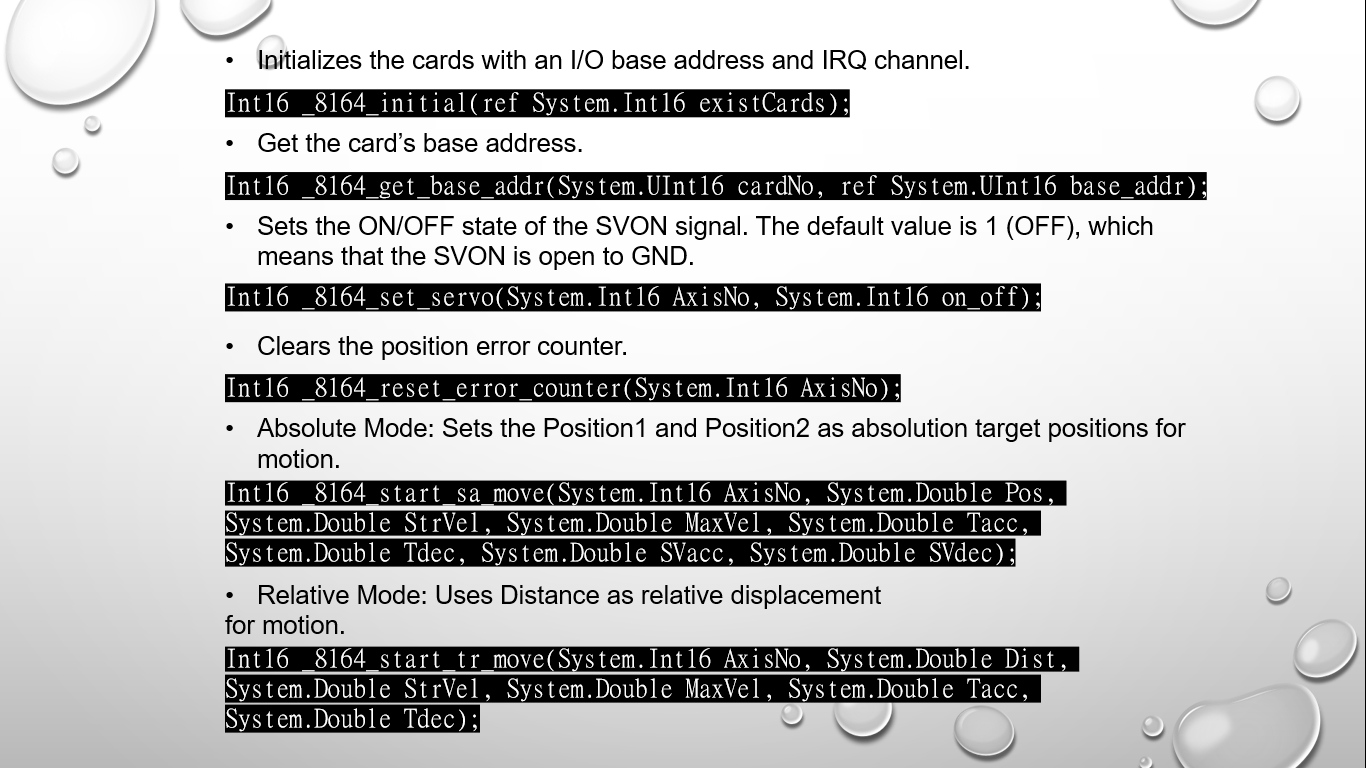

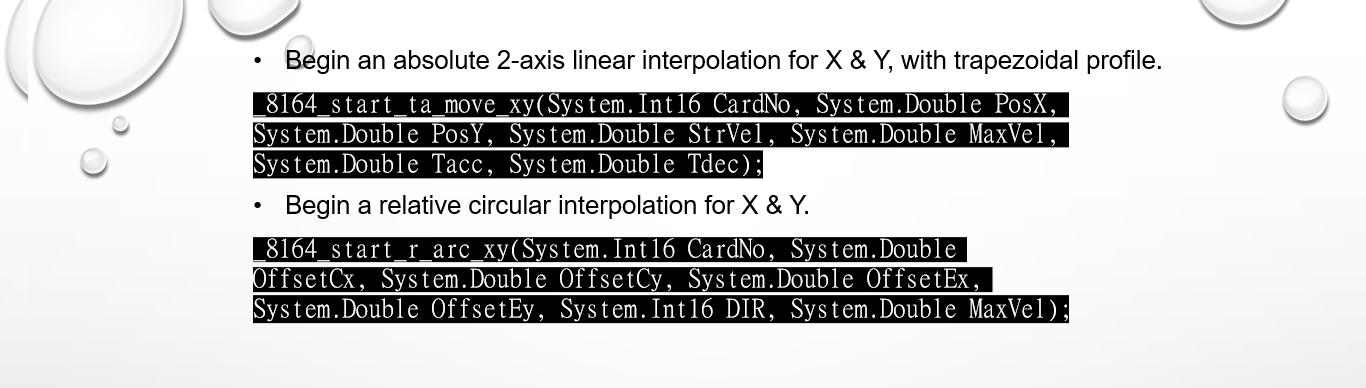

Code
